BIPAS - SISTEM d.o.o.Brtve
Termoizolacija

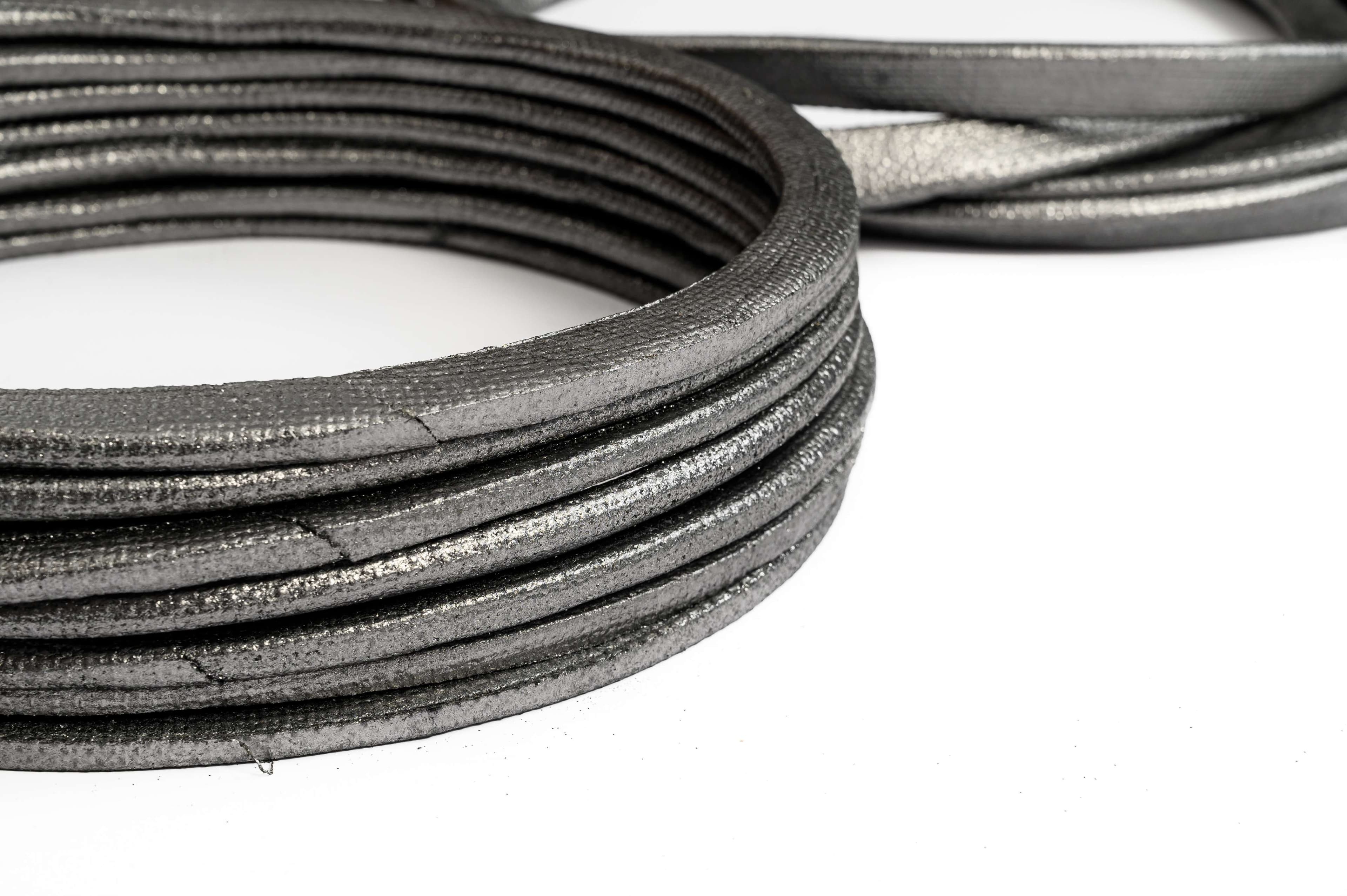

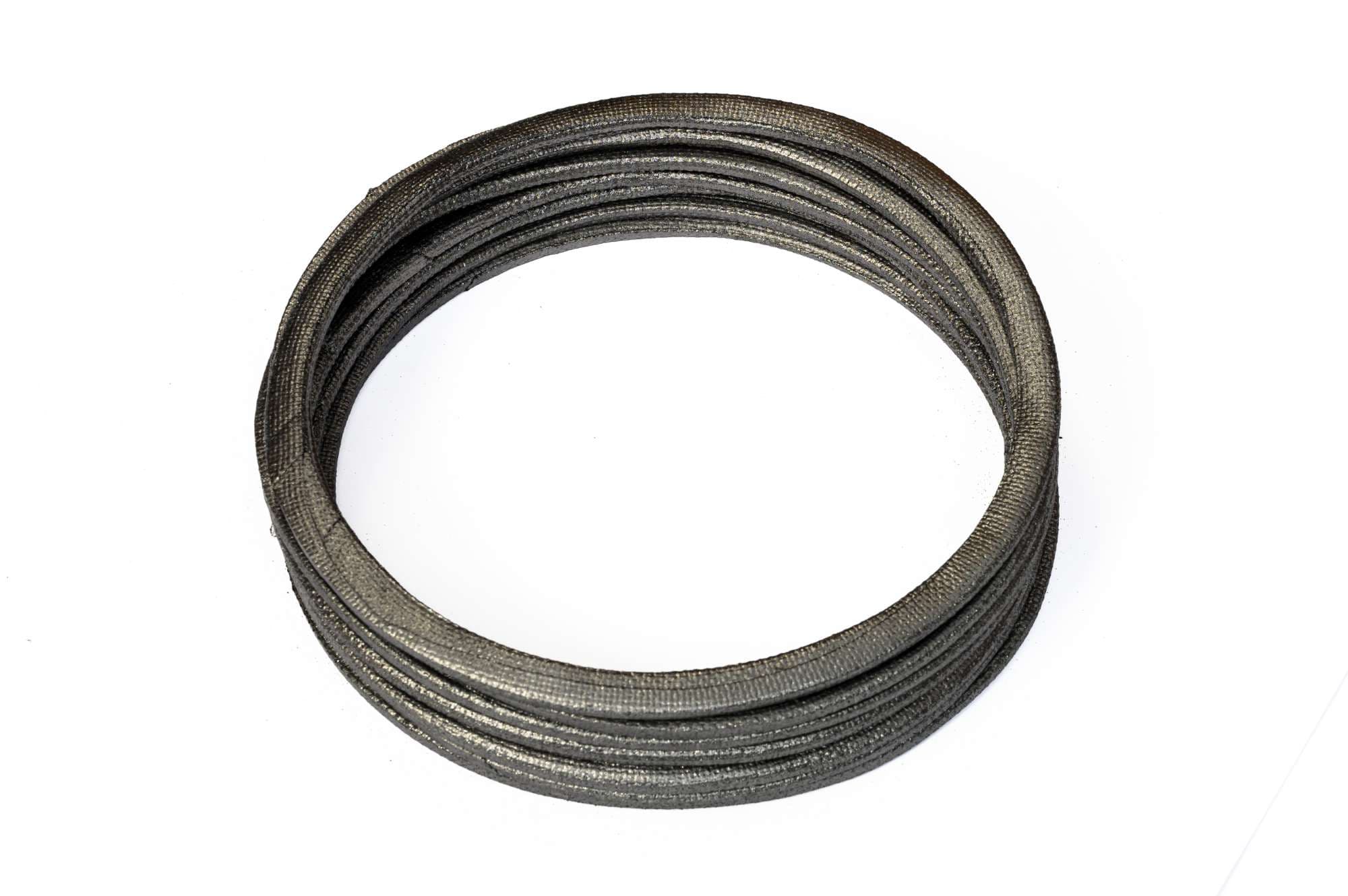

Kotlovske brtve proizvode se od specijalnih platana koja su tkana na takav način da dozvoljavaju dostatnu impregnaciju koja može biti od raznih vrsta gume ili teflona, pri čemu je cilj da se sve praznine popune, a vlakna platna premažu kako bi se platno i u konačnici brtva pružila zadovoljavajuća brtvena svojstva. U slučaju teških uvjeta rada, koriste se platna koja u sebi sadržavaju armirajuće niti od mjeda, legura nikla ili nehrđajućeg čelika.

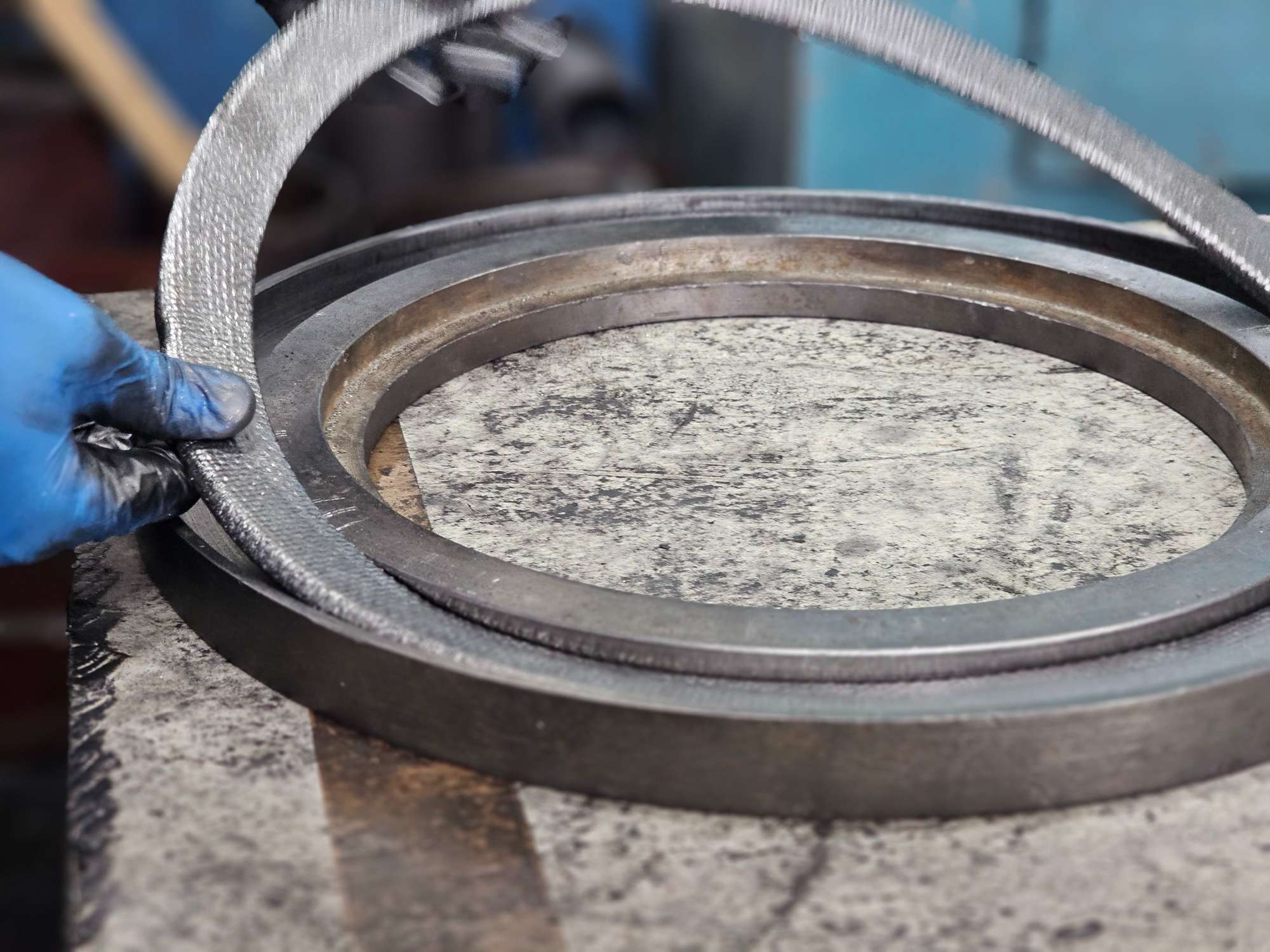

Prikladne za brtvljenje pare, tople vode, hladne vode, ulja i otapala. Najčešće se upotrebljavaju kod kotlovskih otvora.
| Tehničke karakteristike: | |||||
|---|---|---|---|---|---|
| Maksimalna operativna temperatura: | 200 ℃ | ||||
| Maksimalna privremena temperatura: | 250 ℃ | ||||
| Maksimalni operativni pritisak: | 20 bar | ||||
| Maksimalni privremeni pritisak: | 25 bar | ||||

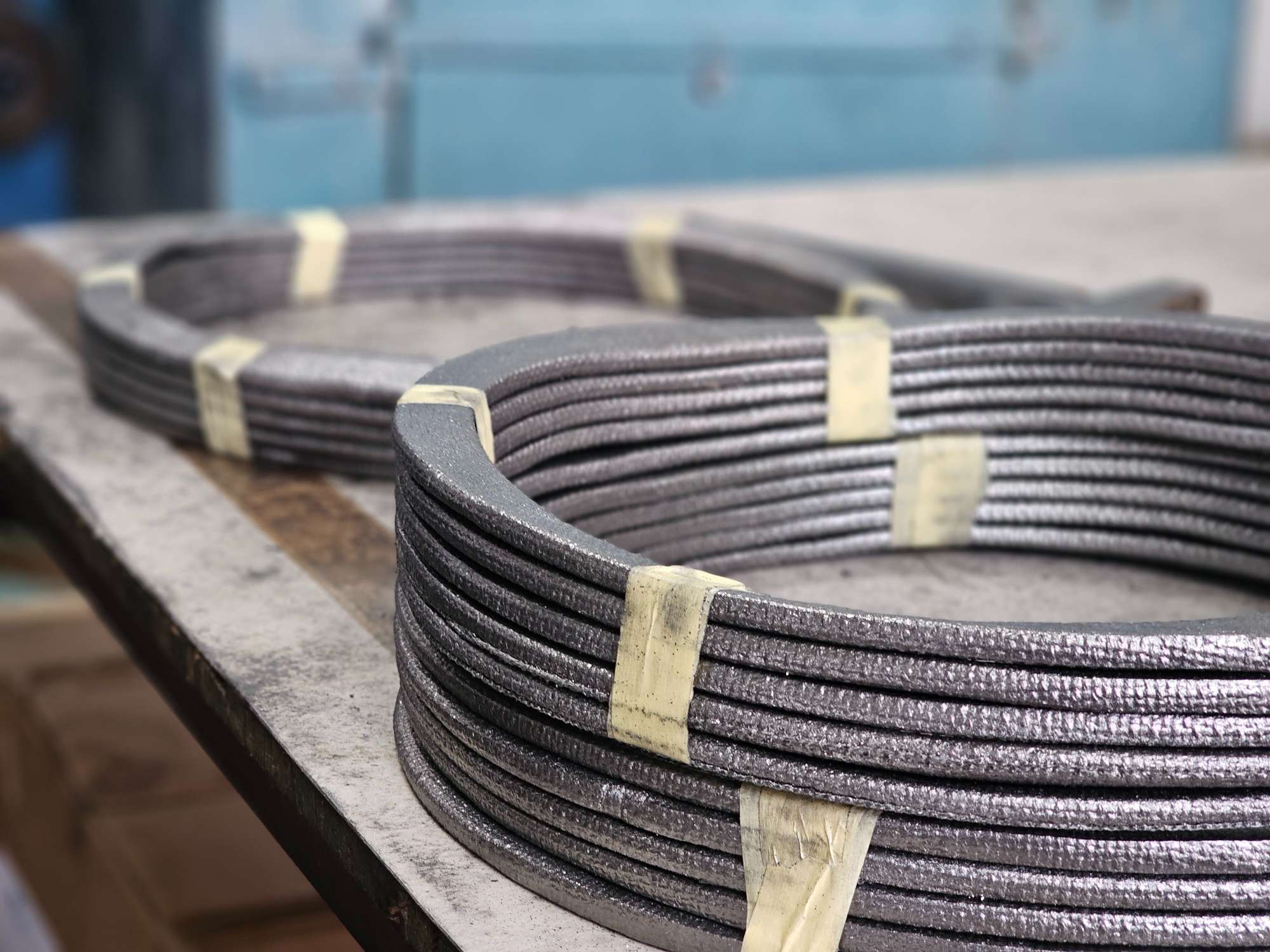

Kotlovske brtve mogu se razlikovati po vrsti materijali, po poprečnom presjeku i u konačnici po obliku, odnosno vanjskim dimenzijama. Kakve će biti navedene karakteristike, najviše ovisi i proizvođaču kotla. Tvrtka BIPAS – SISTEM proizvodi sve vrste kotlovskih brtava.
Postoje razne norme po kojima se dimenzioniraju kotlovske brtve, međutim one se razlikuju od proizvođača do proizvođača, baš kao i tip poprečnog presjeka te ih je nemoguće sve pobrojati.
| Tip poprečnog presjeka | Poprečni presjek | Opis |
|---|---|---|

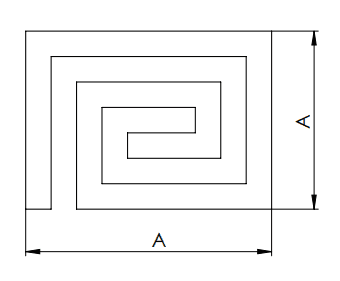

| BS KK |  | Kvadratni poprečni presjek |

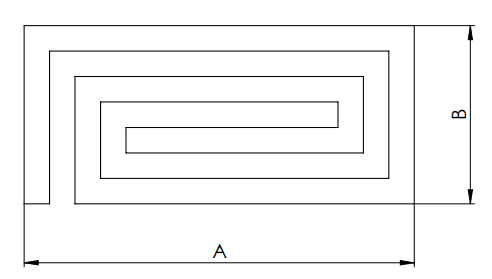

| BS KP |  | Pravokutni poprečni presjek |
| BS KO |  | Kružni poprečni presjek |

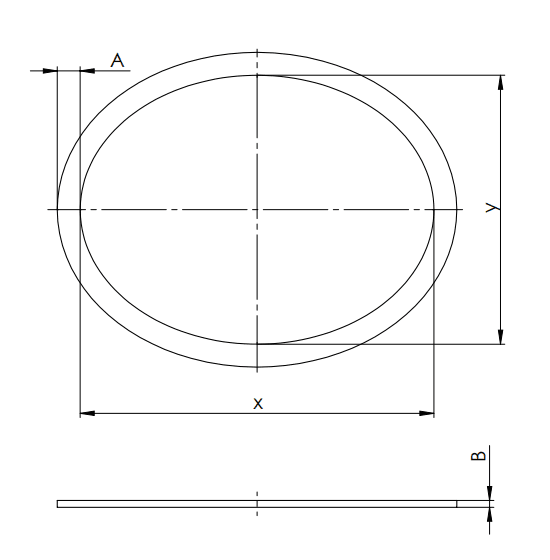

Tablica niže prikazuje alate sa kojima raspolažemo. Ukoliko je potrebno, izrađuju se novi alati za dimenzije koje nemamo.
| Dimenzije alata [mm] | |||||
|---|---|---|---|---|---|
| x | y | A | B | ||
| 118 | 90 | 20 | 5 | ||
| 148 | 98 | 20 | 5 | ||
| 150 | 100 | 20 | 7 | ||
| 218 | 218 | ∅ 11 | - | ||
| 240 | 180 | 20 | 5 | ||
| 240 | 180 | 30 | 10 | ||
| 240 | 185 | 30 | 10 | ||
| 240 | 218 | 11 | 9 | ||
| 240 | 210 | 20 | 5 | ||
| 260 | 140 | 20 | 8 | ||
| 280 | 180 | 30 | 10 | ||
| 280 | 200 | 20 | 5 | ||
| 280 | 210 | 20 | 5 | ||
| 280 | 220 | 20 | 5 | ||
| 320 | 220 | 20 | 5 | ||
| 370 | 270 | 20 | 10 | ||
| 370 | 270 | 25 | 10 | ||
| 380 | 280 | 20 | 10 | ||
| 380 | 280 | 30 | 10 | ||
| 388 | 298 | 20 | 12 | ||
| 395 | 295 | 20 | 12 | ||
| 395 | 295 | 30 | 10 | ||
| 398 | 298 | 20 | 10 | ||
| 400 | 300 | 20 | 12 | ||
| 400 | 300 | 20 | 16 | ||
| 400 | 300 | 25 | 10 | ||
| 400 | 300 | 30 | 12 | ||
| 403 | 303 | 26 | 8 | ||
| 403 | 303 | 26 | 12 | ||
| 410 | 310 | 30 | 8 | ||
| 417 | 317 | 27 | 8 | ||
| 417 | 317 | 30 | 10 | ||
| 420 | 320 | 30 | 10 | ||
