Periflex spojke

Općenito

Periflex spojke spadaju u domenu elastičnih spojki čiji je osnovni zadatak kompenzirati razlike međusobnog položaja osi vratila, što može biti izazvano tolerancijama izrade, netočnošću montaže, spuštanjem temelja i slično. Isto tako, elastične spojke moraju na sebe preuzeti kolebanja okretnih momenata tokom rada te udarna opterećenja nastala naglim ubrzanjem rada strojeva.

Upotreba

Periflex spojke se najčešće upotrebljavaju kao element između elektromotora ili dizel motora i centrifugalnih pumpi ili kompresora. Takvi se sklopovi uobičajeno nalaze u termo – energetskim postrojenjima, procesnim postrojenjima, prehrambenoj ili kemijskoj industriji.

Proizvodi

Prema ispod priloženoj tablici, može se odabrati standardna spojka.

Veličina spojnice	01-1 01-4 01-5	03-1 03-4 03-5	06-1 06-4 06-5	10-1 10-4 10-5	14-1 14-4 14-5	18-1 18-4 18-5	22-1 22-4 22-5	25-1 25-4 25-5	26-1 26-4 26-5	28-1 28-4 28-5	30-1 30-4 30-5	32-1 32-4 32-5
Momenat pri trajnom opterećenju daNm (kpm)	0,5	1	3	7	15	30	60	120	240	400	700	1000
Najveći momenat pri trajnom opterećenju da Nm (kpm)	1,3	3	8	20	45	90	175	350	700	1200	2000	3400

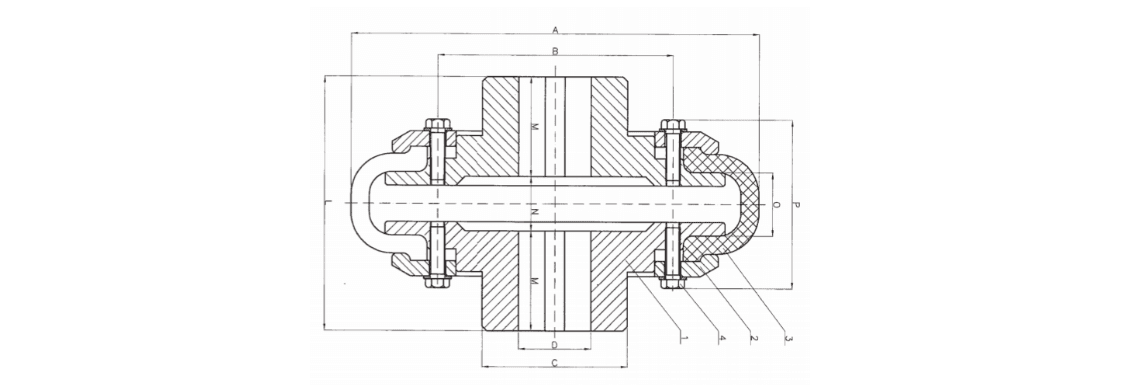

A B C D PRED BUŠ MAX N O P	86 42 30 10 18 12 18 50	104 50 34 12 22 10 18 57	136 65 48 15 32 8 18 64	178 85 65 20 38 22 38 89	210 110 80 25 50 20 38 98	263 140 95 30 60 24 44 123	310 180 125 38 80 20 42 139	370 235 150 38 90 22 46 151	402 260 160 38 100 24 50 153	450 260 160 55 110 40 70 190	550 280 183 70 130 84 120 280	700 360 270 100 180 80 150 365
Momenat inercija J kg m2	-	-	0,0025	0,0125	0,033	0,1	0,225	0,6	0,85	1,43	3,35	11
Maksimalni ugao uvrtanja gume	5	6	6	5	8,5	6,5	6,3	5,2	5,5	9	10,8	11,8
Maksimalan broj obrtaja u minuti	3000	3000	3000	2500	2000	2000	1600	1600	1250	1000	800
L M (red gradnje 1)	52 20	66 28	88 35	128 47	150 59	174 67	200 75	215 85	244 95	280 110	360 130	450 160
L M (red gradnje 4)	72 30	90 40	138 60	194 80	252 110	260 110	330 140	345 150	364 155	440 190	520 210	640 255
L M M1 (red gradnje 5)	62 20 30	78 28 40	113 35 60	161 47 80	201 59 110	217 67 110	265 75 140	280 85 150	304 95 155	360 110 190	440 130 210	545 160 255
Veličina obruča	10-112	10-162	10-212	10-262	10-312	10-361	10-412	10-462	10-512	10-562	10-612	10-667
